北京網絡工程師為您講解最后一公里以太網EFM的說法

2020-05-12 20:24 作者：艾銻無限瀏覽量：

大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊點網絡可靠性的技術，這次咱們就聊一聊可靠網絡中的EFM技術。

EFM簡介

EFM能夠有效提高以太網的管理和維護能力，保障網絡的穩定運行。

以太網技術簡單易用、價格低廉、且?guī)捒刹粩嗵岣撸瑹o(wú)論是作為一種業務還是作為一種網絡結構，其在企業網范圍內都已經得到廣泛應用。隨著以太網推廣的范圍逐漸擴大，對以太網管理和維護功能的需求也越來越強烈。但是傳統以太網可維護、可運營能力比較弱，最后一公里以太網EFM（Ethernet in the First Mile）的出現很好的解決了這一問題。

EFM主要用于接入部分的以太網物理層規范以及以太網管理和維護，是鏈路級的OAM（Operation and Management）。針對兩臺直連設備之間的鏈路，提供鏈路連通性檢測功能、鏈路故障監控功能、遠端故障通知功能和遠端環回功能。

EFM基本概念

OAM協議數據單元OAMPDU

EFM工作在數據鏈路層，其協議報文被稱為OAMPDU（OAM Protocol Data Units）。EFM通過設備之間定時交互OAMPDU來報告鏈路狀態，使網絡管理員能夠?qū)W(wǎng)絡進行有效的管理。圖1為OAMPDU的格式及其幾種常見的OAMPDU。各參數含義如圖2所示。

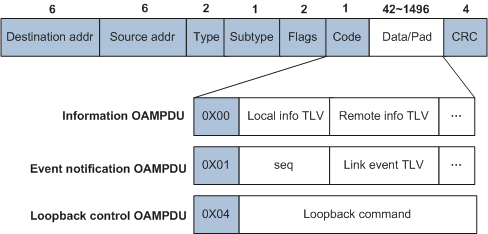

圖1 OAMPDU報文格式

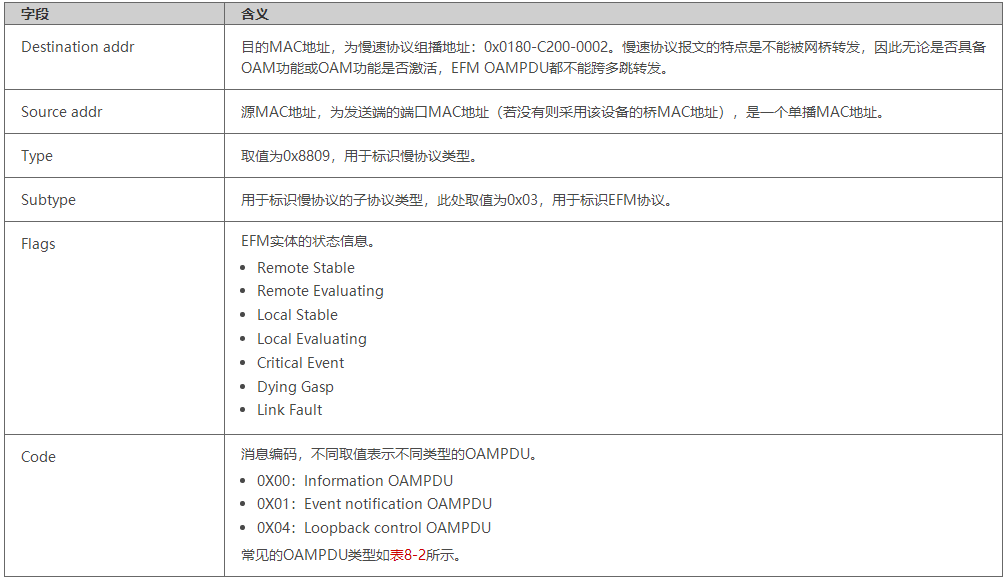

圖2 OAMPDU各字段含義

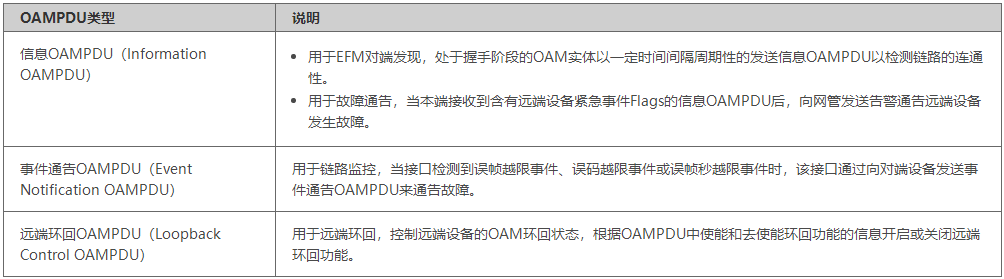

表8-2 OAMPDU類型

連接模式

EFM的連接模式有兩種：主動模式和被動模式。EFM連接只能由主動模式的OAM實體發起，而被動模式的OAM實體只能等待對端OAM實體的連接請求。不同的連接模式對OAMPDU的處理能力是不一樣的。如圖4所示。
圖4 主動模式與被動模式對OAMPDU的處理能力比較
